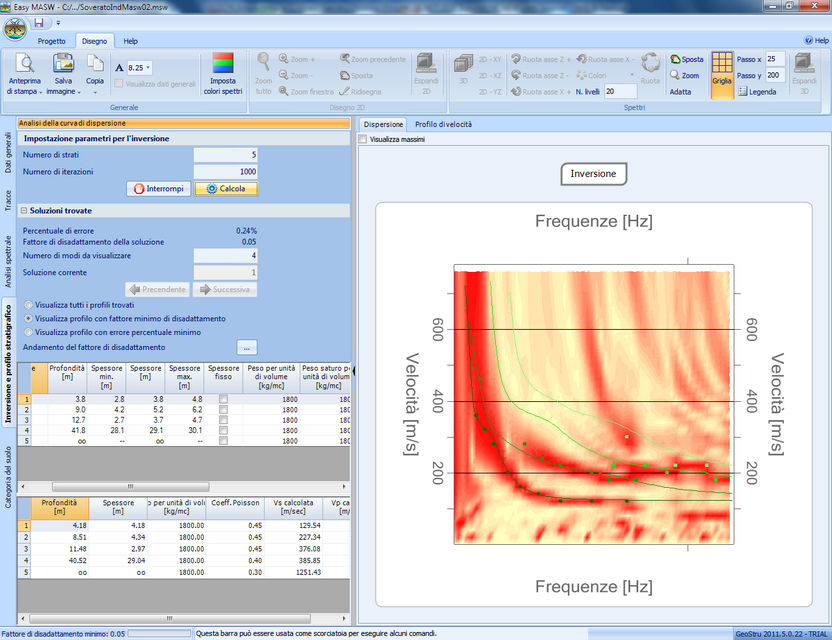

La fase di inversione è eseguibile solo dopo aver completato l'analisi spettrale. Nella finestra vengono riportati i punti sui quali verrà effettuata l'inversione e il grafico dello spettro velocità-frequenze.

Come primo passo è necessario impostare il modello del terreno sul quale si baserà l'elaborazione. Se è stato definito un modello preliminare in fase di analisi spettrale, questo viene automaticamente copiato.



I parametri da definire sono:



Il risultato dell'inversione è fortemente dipendente dalle impostazioni scelte per il modello quindi è opportuno che l'utente modifichi secondo le proprie necessità i parametri di setup.









Per determinare il modello di stratigrafia del terreno che genera una curva di dispersione simile a quella ottenuta dall'indagine sperimentale, il software applica un algoritmo euristico. A partire dal modello stabilito dall'utente, il solutore costruisce un insieme di modelli compatibili e per ciascuno di essi confronta la curva di dispersione generata con quella della prova sperimentale. La generazione dei modelli è formulata in modo da minimizzare il valore di una funzione obiettivo che valuta l'efficienza della soluzione data dal modello. Il numero massimo di modelli da generare è selezionabile dall'utente e va scelto in modo che vengano processati un numero sufficientemente elevato di tentativi. E' possibile valutare direttamente l'andamento del valore della funzione obiettivo; tale parametro può dimostrarsi un indicatore efficace per scegliere il numero di modelli da generare.

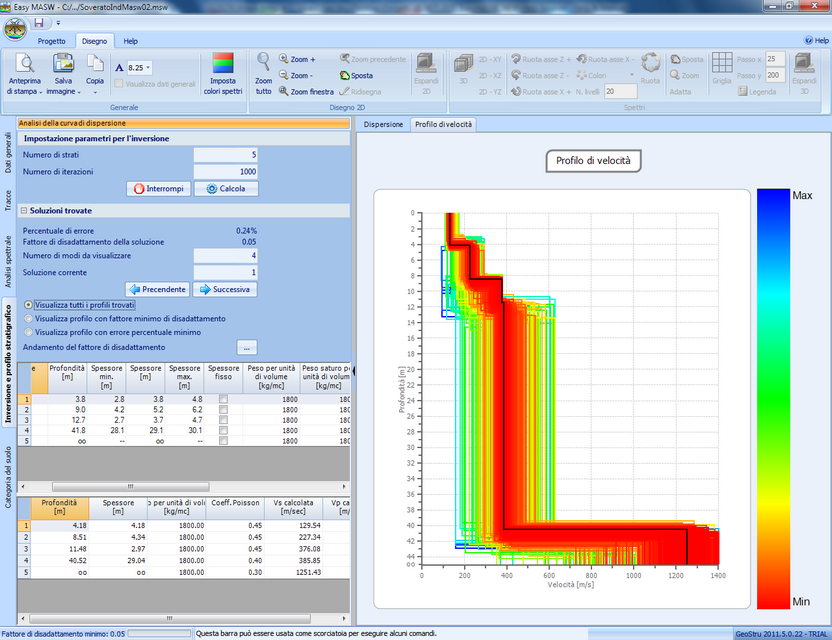

Il software consente di visualizzare il modello che ha il fattore di disadattamento più basso, il modello col minimo valore di errore percentuale e fornisce la valutazione parallela di tutti i modelli esaminati permettendo all'utente di scegliere quale utilizzare tra quelli esaminati.



E' possibile, infine, imporre dei vincoli di calcolo al solutore. Infatti, è possibile scegliere, per ciascuno strato, una velocità o uno spessore fissati che non saranno ottimizzati nel calcolo e utilizzare dei modelli di stratigrafia che non permettano inversione di velocità tra gli strati.



L'output grafico può evidenziare anche i modi superiori individuati per il modello scelto come soluzione mentre i i risultati dell'elaborazione sono sintetizzati nella griglia inferiore.



Altre operazioni che possono essere effettuate in questa fase sono:
