Meniu pentru modificarea armaturilor



Armatura

Afiseaza lista de armaturi (toate araturile in combinatii)



Armaturi de combinatie

Pentru fiecare combinatie selectionata se vizualizeaza armatura corespondenta. Combinatia de vizualizat se poate selctiona din bara de instrumente.

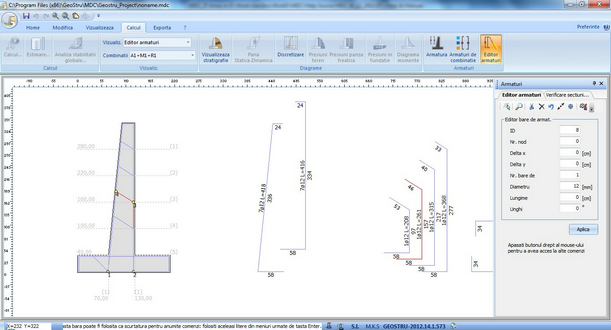

Editor armaturi

Cu ajutorul acestei comenzi se deschide fereastra editorului armaturilor, dand posibilitatea utilizatorului de a efectua modificari asupra armaturii propuse.



Selectarea unei armaturi

Pentru a selectiona o armatura de modificat se alege comnda Selectionare din panoul lateral Editor armaturi, se trece in zona profilului zidului (zona evidentiata de culoarea de fundal zidului) si se efecuteaza unui click pe aceasta; armatura selectinata din diagrama de explozie a barelor poate fi doar deplasata, nu si modificata. Atunci cand armatura se poate edita, nodurile acestia sunt evidentiate de puncte colorate iar armaturi se prezinta toate caracteristicile acesteia: numar, diametru, lungimea segmentului si unghi de inclinatie. in aceasta faza este posibila schimbarea caracteristicilor armaturii selectionate din panoul lateral.



Inghetare / Anulare inghetare (Eliberare) bara

Pentru impiedicarea modificarilor accidentale asupra barelor armaturilor, programul dispune de comanda Inghetare care se activeaza din meniul  flotant apasand tasta dreapta a mouse-ului.  Pentru a putea modifica barele se selecteaza comanda Eliberare tot din meniul flotant actionand tasta dreapta a mouse-ului. Aceasta din urma comanda reda posibilitatea de editare a tuturor barelor.



Modificarea unei bare de armatura

Fiecare bara poate fi taiata Taiere, modelata - introdicand unul sau mai multe noduri Introducere nod,  sau eliminata Eliminare. Toate modificarile asupra barei se pot activa din meniul flotant si se confirma intotdeauna cu ajutorul comenzii Aplicare a aceluiasi meniu.  O bara eliminata (Eliminare) nu mai poate fi introdusa; in astfel de situatii se sugereaza folosirea  comenzii Anulare (Undo).



Verificarea sectiunilor de calcul

Dupa modificarea graficii barelor trebuie realizata verificarea armaturii modificate. Pentru aceasta selecteaza comanda Verificare sectiuni de pe bara de instrumente: fereastra de dialog care apare arata armatura de calcul pentru diferite parti ale zidului (elevatie, fundatie aval, fundatie amonte, pinten)  anterioara modificarilor. Pana la propunerea noii armaturi modificate trebuie click-at butonul Armatura de calcul al aceleasi ferestre; executarea acestei comenzi va modifica armaturile dupa cerintele utilizatorului.

infine, realizand click pe butonul Verifica Sectiuni va fi realizata verificarea sectiunilor de calcul cu noile armaturi. Daca nu apare nici un mesaj, verificarea  poate fi considerata satisfacuta pe baza optiunilor utilizatorului. Armatura modificata este vizualizata in raportul de calcul cu verificarile.



Nota : pe peretele de elevatie, pentru aceeasi latura (in amonte sau in aval) poate fi folosit un singur tip de diametru.
