Le analisi possono essere condotte per superficie di forma circolare e generica. Per le superfici circolari occorre introdurre la maglia dei centri. Mentre le superfici generiche devono essere assegnate per punti.



Forma della superficie generica

Se selezionata, vedi figura 4.14.1, si attiveranno i  seguenti comandi:



Nr. Superfici: inserire il numero di superfici da esaminare;

Superficie: selezionare la superficie che occorre definire per punti;

Genera:definita la prima superficie di scorrimento generica, questo comando consente di creare un numero di superfici, a scelta dell'utente,

ruotate di un angolo rispetto ad uno dei vertici che definiscono la polilinea della prima superficie di scorrimento;

Colori superfici: consente di assegnare un colore ad ogni superficie creata.

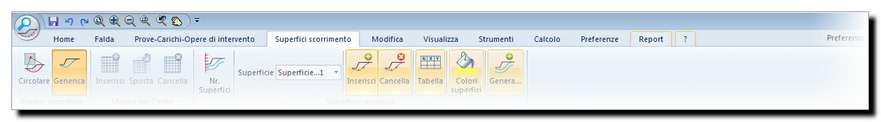

Fig.4.14.1- Barra dei comandi "Superfici di scorrimento"





Per l'inserimento dei vertici consultare il capitolo Inserimento Vertici

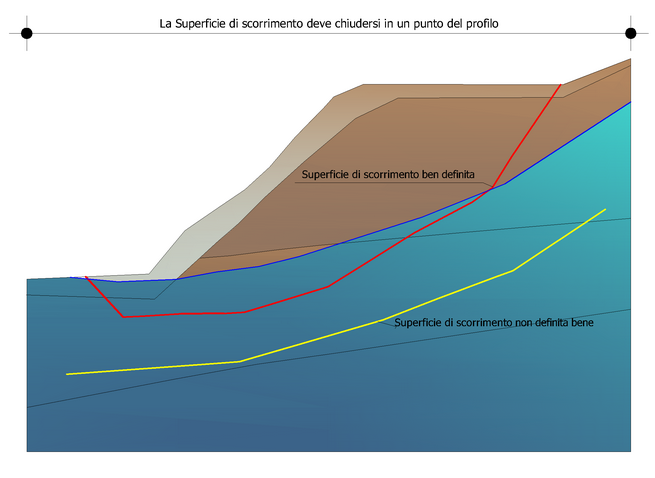

Fig.4.14.2- Schema rappresentativo di assegnazione della superficie di scorrimento di forma generica.
