Importã model 3D: comanda permite importarea fisierelor de text ce contin informatiile tridimensionale (x, y, z) ale punctelor. Sistemul de importare permite importul fisierelor de text în orice format: este suficient sã configurati tipul de separator (“,” sau “;”), primul rând de citit, numãrul coloanelor ce contin coordonatele x, y si z. Comanda “Extrage date fisier” aplicã un filtru datelor continute în fisierul de text si extrage coordonatele punctelor pentru care se efectueazã triangulatia.

Prin intermediul butonului “Trianguleazã” este generat modelul digital pe care se pot crea sectiuni bidimensionale de verificare. Sectiunile sunt exportate pentru Slope cu butonul “Asigneazã sectiunea curentã în Slope”.



Importã sectiuni din TriSpace: TriSpace este programul topografic realizat de GeoStru ce permite crearea planurilor cotate, a planurilor având curbe de nivel, reprezentãri 3D, sectiuni 2D si sectiuni 3D. Sectiunile sunt exportate de TriSpace în fisiere text cu extensie *.sec, având formatul: VERTEXSEC, x,y. Un exemplu de fisier de text este urmãtorul:

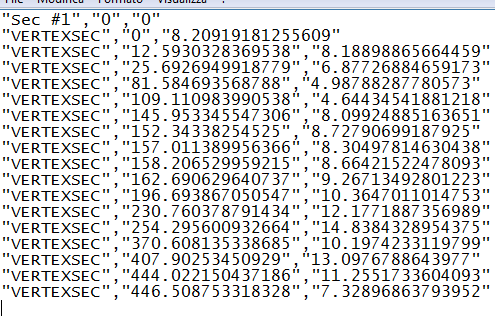

Exemplu de fisier generat de Trispace pregãtit pentru a fi importat în Slope



Importã sectiuni DXF: fisierul DXF trebuie sã continã exclusiv polilinii deschise numerotate de la stânga la dreapta ce definesc profilul topografic si stratele. Fiecare polilinie trebuie sã apartinã unui LAYER specificat.



 Exemplu: Polilinie profil pe LAYER=0, Strat 1 pe LAYER=1, Strat 2 pe LAYER=2, Pânzã freaticã pe LAYER=APÃ.



Importã sectiuni din Penetrometrie: programele Dynamic si Static Probing permit conectarea încercãrilor de-a lungul unui traseu si exportarea lor în format *.esp. Fisierul esp contine informatii geometrice (x, y, z) despre încercãri si informatii despre încercarea în sine (numãr de lovituri, rezistentã, stratigrafie).

Localizarea topograficã se realizeazã automat, în timp ce reconstructia stratigrafiei este lãsatã în grija utilizatorului, care va trebui sã uneascã stratele apartinând coloanelor stratigrafice.



Importã din LoadCap: LoadCap este un software produs de GeoStru pentru calculul capacitãtii portante si a tasãrilor fundatiilor de suprafatã. Pentru fundatii pe versant este necesarã efectuarea stabilitãtii globale, fisierul exportat de LoadCap continând toate informatiile necesare pentru efectuarea acestei analize.
