L' ambiente per la gestione dell' input dei micropali è il seguente:

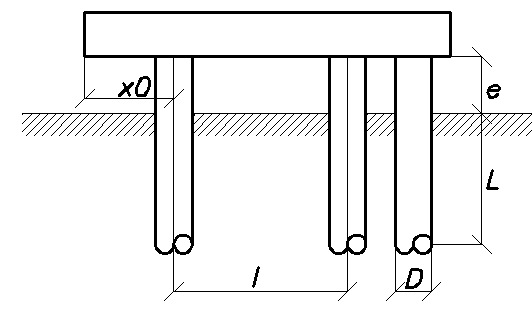

schema di riferimento per la definizione della geometria dei micropali

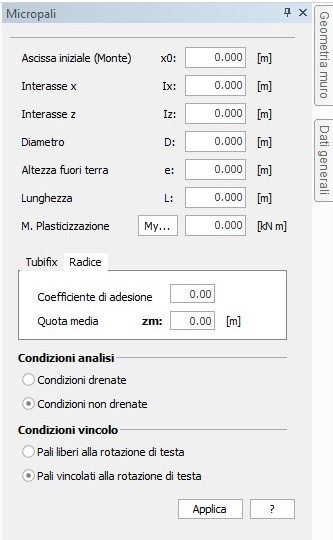

Ambiente per l' inserimento dei dati dei micropali
I dati da inserire sono:
• | Ascissa iniziale (Monte) (x0): |
E' l' ascissa in corrispondenza della quale va ad essere inserito il micropalo. E' inserita a partire da monte (lato spingente) ed è espressa in m.
• | Interasse x (Ix): |
E' l' interasse dei pali, misurato tra i baricentri geometrici delle sezioni associate ai pali, in direzione orizzontale (direzione contenuta nel piano della lavagna). E' espresso in m.
• | Interasse z (Iz): |
E' l' interasse dei pali, misurato tra i baricentri geometrici delle sezioni associate ai pali nella direzione normale al piano del disegno.E' espresso in m.
• | Diametro (D): |
E' il diametro dei micropali utilizzato nel calcolo geotecnico del micropalo (Carico limite). E' espresso in m.
• | Altezza fuori terra (e): |
E' la distanza tra la testa del palo ed il piano campagna. In pratica è l'altezza fuori terra del palo. E' espressa in m.
• | Lunghezza (L): |
E' la lunghezza utile del palo (Vale a dire quella che partecipa alla resistenza per carico limite). E' espressa in m.
• | M. Plasticizzazione (My): |
E' il momento di plasticizzazione della sezione. E' considerato reagente solo l' acciaio. E' espresso in kN per m.
• | Tipo iniezione: |
Dato necessario per o pali tubifix. Può essere unica o ripetuta.
• | Pressione limite di Menard: |
E' la pressione limite del terreno rilevata in sito mediante pressiometro di Menard. E' espressa in N/mm².
• | Alfa: |
Coefficiente correttivo da applicare alla coesione del terreno nel caso in cui il micropalo sia di tipo radice. E' adimensionale.
• | Quota media: |
E' la quota del punto medio della lunghezza utile per il calcolo del carico limite del micropalo. E' espressa in m.
CONDIZIONI DI ANALISI
Condizioni Drenate:
Spuntare questa opzione quando si vuole modellare il terreno come coesivo.
• | Condizioni Non Drenate: |
Spuntare questa opzione quando si vuole modellare il terreno come non coesivo.
CONDIZIONI DI VINCOLO
• |
• | Palo libero alla rotazione di testa: |
Spuntare questa opzione se le condizioni di contorno del palo sono tali da permettere la rotazione della testa del palo senza generare reazioni aggiuntive.
• | Palo vincolato alla rotazione di testa: |
Spuntare questa opzione se le condizioni di contorno del palo sono tali da non permettere la rotazione della testa del palo, e quindi si generano reazioni di incastro.
|
