Geormetria pragului din beton simplu este definita cu referire la figura de mai jos:

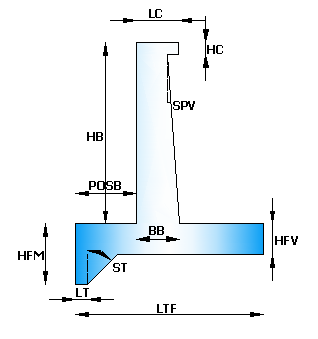

Schema geometrica a pragului din beton



Avand in vedere figura de mai sus, datele pe care utilizatorul trebuie sa le insereze sunt urmatoarele:



HB[m]

Inaltimea corpului pragului



POSB[m]

Distanta dintre fata amonte a pragului si extremitatea amonte a fundatiei



LC[m]

Latimea coronamentului



HC[m]

Inaltimea coronamentului



SPV[ °]

Inclinatia peretelui aval fata de verticala (Unghi masurat pozitiv in sens invers acelor de ceasornic)



HFV[m]

Inaltimea fundatiei amonte



LTF[m]

Lungimea totala a fundatiei



LT[m]

Latimea pintenului fundatiei



ST[m]

Inclinatia peretelui aval al pintenului fata de verticala. (Unghi masurat pozitiv in sensul acelor de ceasornic)



HFM[m]

Inaltimea fundatiei amonte



BB[m]

Baza corpului pragului



Pragul din beton este definit complet cand este definita si greutatea sa specifica in informatii generale.
