Fanta pragului

Fanta, necesara pentru a evita eroziunea malurilor albiei la trecerea apei in vecinatatea pragului, este definita in figura de mai jos:

Fanta

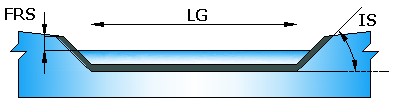

Schema geometrica a fantei pragului

LG[m]

Latimea bazei mici a fantei

IS[°]

Inclinatia jgheaburilor (peretilor) laterale ale fantei (Unghi pozitiv in sensul acelor de ceasornic).

FRS[m]

Inaltimea de garda (de siguranta) de asigurat in cazul cel mai defavorabil, masurata ca distanta versicala intre fundul fantei si punctul cel mai inalt al jgheaburilor (peretilor) fantei.
