Si determinano le forze di trazione nei vari rinforzi, date dall'area del diagramma delle pressioni relative a ogni striscia.

Per il diagramma triangolare relativo al terrapieno, la forza nella striscia è data dall'area dell’elemento trapezio ab’ d’ e  viene trasformata nella pressione media qi alla profondità della striscia zi mediante la relazione:



qi = γ× zi×Ka



La pressione qi agisce su una area definita dalla spaziatura delle armature hxs e corrisponde a una forza di trazione nel rinforzo pari a:



Ti = qi×A= γ× zi× Ka× (h× s)



Per l’equilibrio la somma delle forze di trazione deve essere pari alla componete orizzontale delle forze agenti.



∑ Ti= Pah





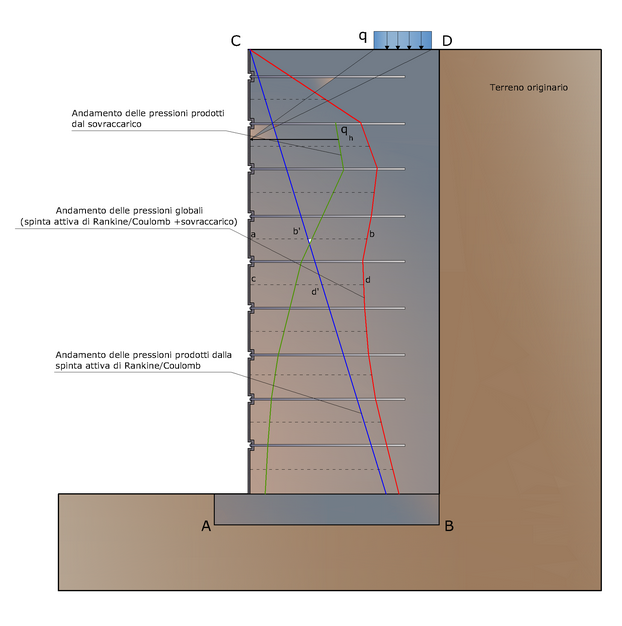

Rappresentazione schematica della disposizione dei rinforzi e relativa spaziatura
