Si valuta la spaziatura delle strisce di rinforzo in verticale e in orizzontale come riportato nella figura di sotto. Ciò non vale se il rinforzo è realizzato con reti metalliche o con fogli di geotessile, la cui spaziatura è fissa. La spaziatura verticale può variare orientativamente da 0.2 a 1 m e quella orizzontale è compresa approssimativamente tra 0.8 e 1 m.

Nell'analisi si fa riferimento a un tratto di larghezza unitaria, a cui si associa il diagramma delle pressioni orizzontali.

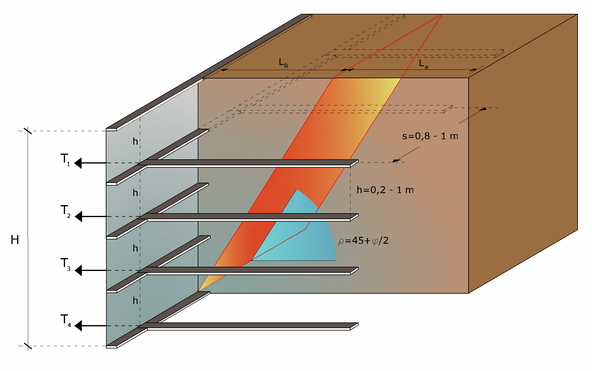

Figura 5.1.1.1- Rappresentazione schematica della disposizione dei rinforzi e relativa spaziatura
