Programul permite inserarea de imagini raster si reducerea acestora la scarã. Imaginea vizualizatã pe foaia de lucru poate fi adusã la dimensiunile reale folosind comanda Redefineste raster, adicã distanta mãsuratã între douã puncte corespunde distantei reale.

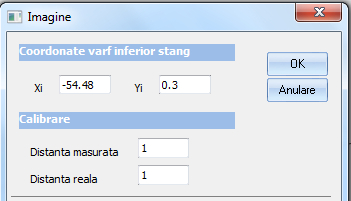

Insereazã: Se va solicita un fisier imagine de inserat, în acelasi timp fiind vizualizatã fereastra de mai jos:







Calibrarea imaginii în Slope





Aceastã fereastrã rãmâne în prim plan pentru a permite utilizatorului sã msoare, cu ajutorul instrumentului Distanta mãsuratã, distanta dintre douã puncte din imagine.  În Distantã realã inserati distanta realã între cele douã puncte.



Pentru a calibra imaginea dupã ce ati inserat-o procedati astfel: selectati imaginea cu instrumentul Selectare, apãsati Calibreazã imagine raster, click dreapta pe imaginea de calibrat, Calibrare raster.





Stergerea imaginii raster: selectati imaginea cu instrumentul Selectare si apãsati tasta Delete a tastaturii. Pentru a sterge toate imaginile inserate folositi comanda Sterge imagine.
